CHAPITRE 3 : Tension électrique
Le courant doit entrer dans le voltmètre par la borne et sortir par la borne . Le voltmètre se branche en (aux du dipôle).

Loi de la tension dans un circuit série :

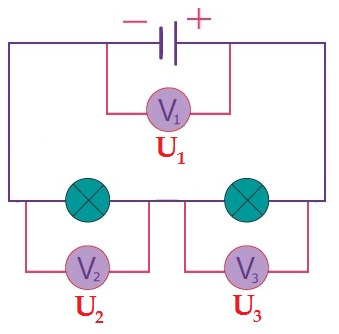

Dans un circuit série, la tension aux bornes du générateur est égale à la des tensions des autres dipôles en série : U1U2U3 (loi d' des tensions)
Par exemple, si la tension du générateur vaut 6 V et si la tension d'une des deux lampes vaut 2 V, la tension de la 2ème lampe vaut .

Loi de la tension dans un circuit avec dérivations :

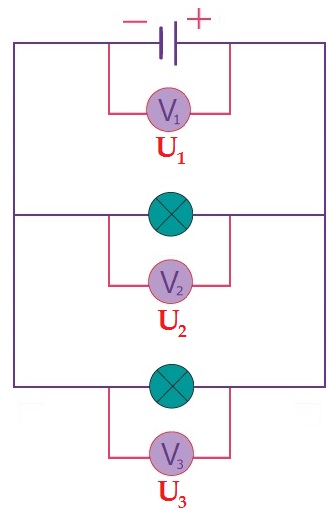

La tension aux bornes de dipôles en dérivation est : U1U2U3 (loi d' des tensions).
Par exemple, si la tension d'une des deux lampes vaut 6 V et si la tension de la 2ème lampe vaut également 6 V, la tension du générateur vaut : .

CHAPITRE 4 : Adaptation électrique
Pour qu'un dipôle fonctionne correctement, la tension à ses bornes doit être de sa tension nominale (écrite sur le dipôle). Idem pour l'intensité.

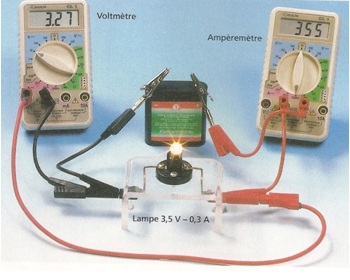

Dans ce cas, une lampe brille normalement (voir ci-dessous).


Si la tension aux bornes d'un dipôle est à sa tension nominale, il sera en surtension.

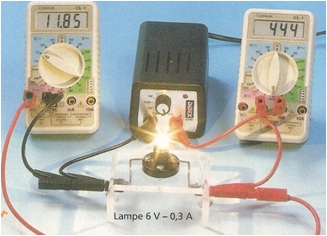

Dans ce cas, une lampe éclaire trop fort et risque de ! (voir ci-dessous)

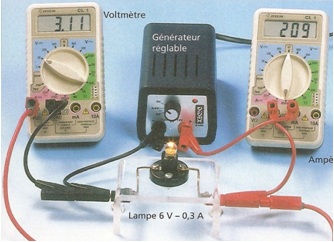

Si la tension aux bornes d'un dipôle est à sa tension nominale, il sera en soustension. Dans ce cas, une lampe n'éclaire pas assez (voir ci-dessous).
